Subgerencia Laboratorio de Hidráulica
Infraestructura del Programa de Hidráulica Industrial
El programa funciona en la sede del INA sita en la localidad de Ezeiza, provincia de Buenos Aires.
Allí hay 7 edificios con un total de 22.000 m2 de superficie cubierta. La mayor parte de la misma está destinada a laboratorios de ensayo preparados para la realización de estudios experimentales y modelos físicos de estructuras hidráulicas, fluviales, marítimas y sistemas industriales.
A continuación se presentan las características más relevantes de las instalaciones:

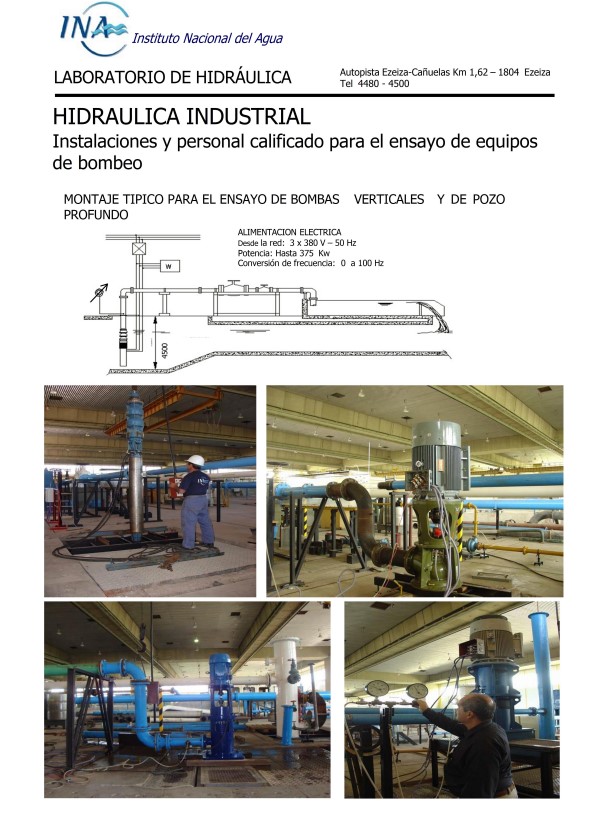

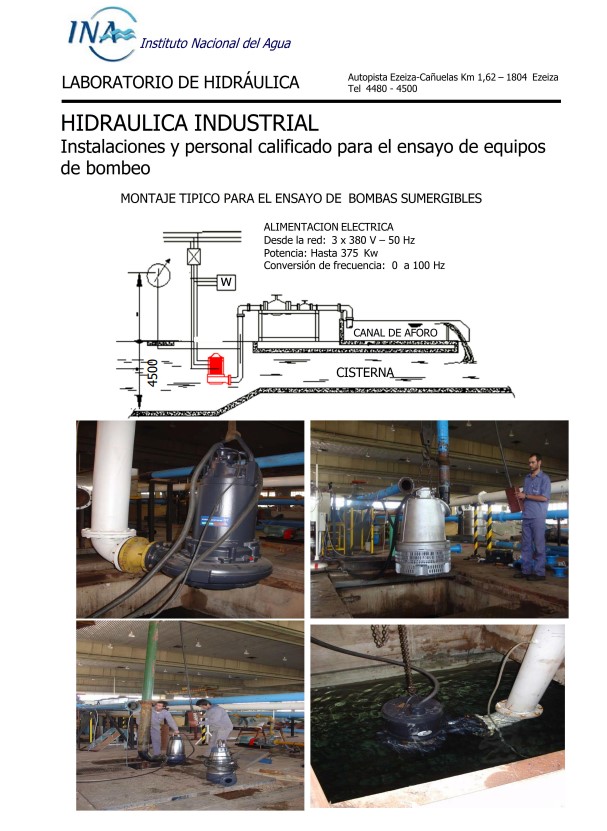

Ensayo de equipos de bombeo

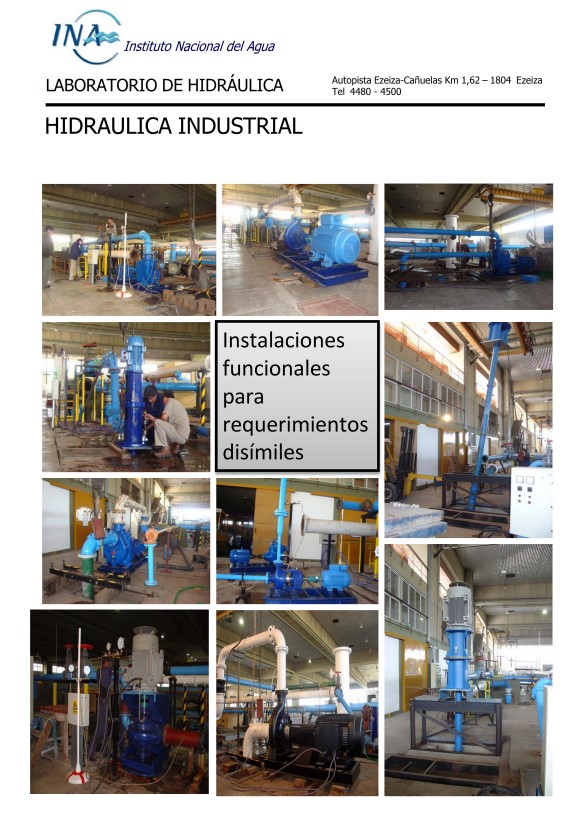

Imágenes de las diversas instalaciones y del personal calificado trabajando en las mismas.
Banco de ensayos en media tensión
Es una instalación destinada al ensayo de bombas a plena potencia hasta 2000 KVA, cuya puesta en operación fue interrumpida por la escasa demanda existente de pruebas para máquinas de esas características desde hace aproximadamente 10 años. No obstante la falta de uso durante ese largo período, su reactivación resulta técnicamente factible en la medida que exista una demanda de ensayos que aporte los recursos económicos ya sea para su mantenimiento en condiciones de permanencia, o de su rehabilitación en forma discontinuada.
La infraestructura existente consta de una cisterna de 1500 m³ profundidad de 8 m en la zona de toma, la cual está diseñada de acuerdo con las recomendaciones del HidraulicInstitute(USA), con aptitudes tanto para el montaje de bombas verticales, horizontales o ejecuciones especiales.
Capacidad Eléctrica
Capacidad Hidráulica

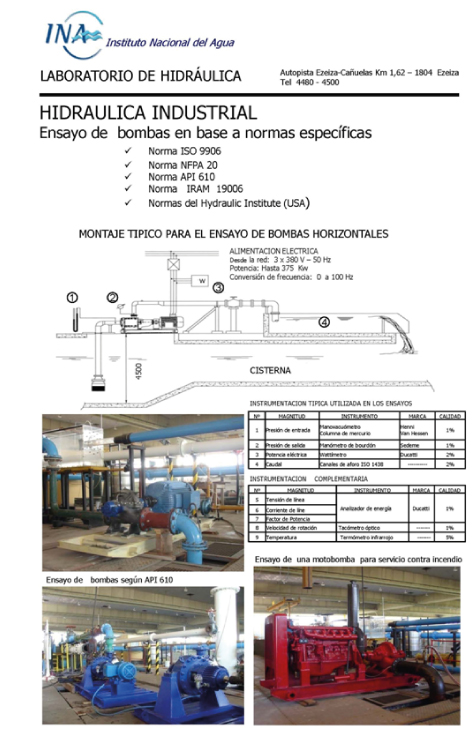

Ensayos de bombas en base a normas específicas
A continuación se presenta un montaje típico para el ensayo de bombas horizontales
Instrumentación típica utilizada en los ensayos
Instrumentación complementaria
Banco de ensayos de bombas rotodinámicas
A continuación se presenta un plano del banco de ensayo.
Capacidad Hidráulica:
- Volumen de cisterna: 300 m³.
- Profundidad: 4500 mm.
- Cámara de succión: 2000 x 2000 mm.
- Medición de caudales: mediante vertederos normalizados según ISO 1438 hasta 800 m³/h.
Capacidad eléctrica:
- Tensión: 380 V − 50 Hz.
- Potencia disponible: 375 Kw.
- Arranque suave por conversión de frecuencia.
- Accionamiento en 60 Hz u otras frecuencias (consultar potencias).
